Die Baugruppe 6 enthält folgende Aufgaben
In der Baugruppe 6 steuern die Auszubildenden die elektropneumatische Anlage mit einer S7-SPS an.
Die Baugruppe 6 enthält die folgenden fünf Teilaufgaben:
S7-SPS, Platinenhalter und Relais in den Schaltschrank einbauen

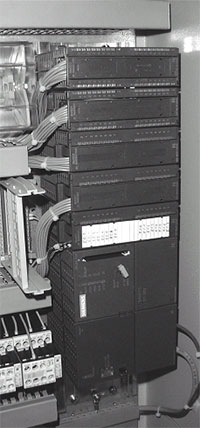

In der ersten Teilaufgabe bauen die Auszubildenden eine S7-SPS, einen Platinenhalter und Schütze in den Schaltschrank ein und fertigen eine Schnittstellenleitung zwischen S7-SPS und PC an.
Einzelne Zylinder der elektropneumatischen Anlage mit einer S7-SPS ansteuern
In der zweiten Teilaufgabe bearbeiten die Auszubildenden 14 verschiedene Aufgabenstellungen der SPS-Technik und steuern einzelne Zylinder der elektropneumatischen Anlage an.
Drehzahlstellerplatine herstellen

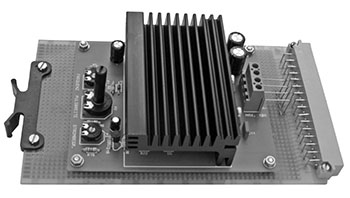

In dieser Teilaufgabe stellen die Auszubildenden aus einem Bausatz eine Drehzahlstellerplatine für einen Gleichstrommotor her.
Diese Teilaufgabe enthält Grundlagenübungen zur Operationsverstärkertechnik.
Schwerpunkte dieser Teilaufgabe sind die Operationsverstärkertechnik und die Drehzahlverstellung eines Gleichstrommotors.
Alle Zylinder der elektropneumatischen Anlage mit einer S7-SPS ansteuern
In der vierten Teilaufgabe steuern die Auszubildenden alle Zylinder der elektropneumatischen Anlage mit einer S7-SPS an.
SPS–Aufgaben bearbeiten
In dieser Teilaufgabe bearbeiten die Auszubildenden unterschiedlichen SPS-Aufgaben mit steigendem Schwierigkeitsgrad.
Themen dieser Teilaufgabe sind:
Damit sind die Lernmaterialien zur Elektro- und Steuerungstechnik des zweiten Ausbildungsjahres für Elektroniker abgeschlossen.
Hierauf baut das Lernmaterial der Baugruppe 7 für das dritte Ausbildungsjahr der Elektroniker auf.
