Materialsatz Untere Achse mit Drehstrommotor                      Art-Nr. 10253                   275,00 Euro


Nr
Stck
 Benennung Norm-Kurzbezeichnung Werkstoff Bemerkung
1
1
 Flachstahl DIN EN 10278 – 70 x 8 x 413 S235JR+C B6 Pos. 1
2
2
 Flachstahl DIN EN 10278 – 50 x 12 x 123 S235JR+C B6 Pos. 2/3
3
2
 Bolzen DIN EN 10278 – Ø12 x 343 11SMn30+C B6 Pos. 4
4
1
 Gewindespindel Tr12 x 3 x 303 S185 B6 Pos. 5
5
1
 Flachstahl DIN EN 10278 – 70 x 8 x 113 S235JR+C B6 Pos. 8
6
2
 Flachstahl DIN EN 10278 – 30 x 30 x 73 S235JR+C B6 Pos. 10/11
7
2
 Flachstahl DIN EN 10278 – 30 x 30 x 23 S235JR+C B6 Pos. 9
8
1

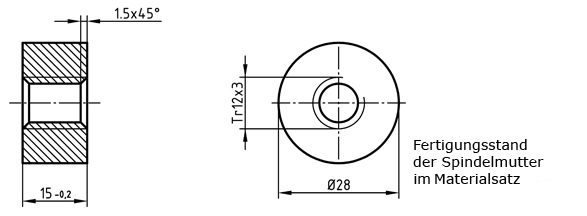

 Spindelmutter DIN 1756 – Ø28 x 15 CuZn40Pb2 siehe Skizze unten
9
2
 Rundmessing DIN 1756 – Ø25 x 19 CuZn40Pb2 B6 Kupplung
10
1
 Rundmessing DIN 1756 – Ø25 x 23 CuZn40Pb2 B6 Kupplung
11
1
 Bolzen DIN EN 10278 – Ø50 x 22 11SMn30+C B6 Pos. 6
12
1
 Bolzen DIN EN 10278 – Ø25 x 13 11SMn30+C B6 Pos. 20
13
1
 Bolzen DIN EN 10278 – Ø8 x 38 11SMn30+C B6 Pos. 7
14
1
 Stahlblech DIN EN 10131 Bl 2 – 80 x 135 DC01– A B6
15
1
 Stahlblech DIN EN 10131 Bl 2 – 45 x 340 DC01– A B6 Pos. 13
16
1
 Stahlblech DIN EN 10131 Bl 1,5 – 250 x 100 DC01– A B6
17
4
 Stahlblech DIN EN 10131 Bl 2 – 30 x 35 DC01– A B6 Pos. 14
18
4
 Flachstahl DIN EN 10278 – 30 x 8 x 38 S235JR+C B6 Pos. 15
19
5
 Lagerbuchse Ø12 x 12 Polyamid B6 Pos. 18
20
3
 Lagerbuchse Ø8 x 6 Polyamid B6 Pos. 19
21
1
 Sicherungsscheibe DIN 6799 - 5 St B6 Pos. 21
22
8
 Scheibe ISO 7092 - 5 St B6 Pos. 22
23
14
 Gewindestift ISO 4026 - M5 x 6 St B6 Pos. 23
24
4
 Zylinderschraube DIN 7984 - M5 x 10 - 8.8 St B6
25
4
 Zylinderschraube DIN 7984 - M5 x 12 - 8.8 St B6 Pos. 24
26
12
 Zylinderschraube DIN 7984 - M5 x 16 - 8.8 St B6 Pos. 25
27
8
 Senkschraube ISO 10642 - M4 x 8 - 8.8 B6 Pos. 26
28
2
 Zylinderstift ISO 8734 - 4 x 20 - A - St B6 Pos. 27
29
4
 Zylinderstift ISO 8734 - 5 x 20 - A - St B6 Pos. 28
30
4
 Sechskantmutter ISO 4032 - M5 B6
31
4
 Zylinderschraube ISO 4762 - M4 x 10 - 8.8 B6
32
1
 Drehstrommotor
mit Getriebe 9:1 25 Watt  400 Volt  0,12 Ampere

Den Materialsatz Untere Achse mit Drehstrommotor Art-Nr. 10253 haben wir 2024 neu in unser Angebot aufgenommen.
