Materialsatz HHG_VI Gleichstrommotor                           Art-Nr. 10241                  130,00 Euro
Nr
Stck
 Benennung Norm-Kurzbezeichnung Werkstoff Verwendung
1
2
 Stahlblech DIN EN 10131 - Bl 1,5 - 250 x 100 DC01 - A B6
2
1
 Stahlblech DIN EN 10131 - Bl 2 - 80 x 135 DC01 - A B6
3
2
 Bolzen DIN 1756 Ø25 x 19 CuZn40Pb2 B6 Kupplung
4
1
 Bolzen DIN 1756 Ø25 x 23 CuZn40Pb2 B6 Kupplung
5
1

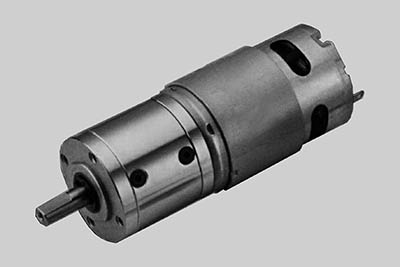

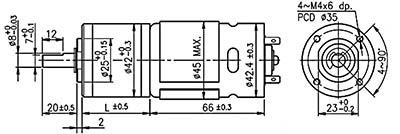

 Gleichstrommotor mit Getriebe 24:1, 24V DC   B6
6
2
 Gewindestift ISO 4026 - M5 x 6 St B6
7
4
 Scheibe ISO 7092 - 5 St B6
8
4
 Zylinderschraube DIN 7984 - M4 x 10 - 8.8 St B6
9
4
 Zylinderschraube DIN 7984 - M5 x 10 - 8.8 St B6
10
4
 Senkschraube ISO 10642 - M4 x 8 - 8.8 St B6

Im Materialsatz HHG_VI Gleichstrommotor Art-Nr. 10241 sind die Positionen zusammengefasst, die zum Umrüsten des Kurbelantriebs auf einen Antrieb mit einem Gleichstrommotor im Arbeitsauftrag 4 der Baugruppe 5 erforder-
lich sind.

Ebenso kann der Materialsatz HHG_VI Gleichstrommotor Art-Nr. 10241 auch zum Umrüsten des Kurbelantriebs der unteren Achse auf einen Antrieb mit einem Gleichstrommotor im Arbeitsauftrag 2 der Baugruppe 6 verwendet werden.



Außerdem können Sie folgendes Lernmaterial zum HHG_VI bei uns beziehen:
