Materialsatz HHG_VI                                   Art-Nr. 10240                                   325,00 Euro

Der Materialsatz Handhabungs-gerät_VI Art-Nr. 10240 enthält das Rohmaterial und alle Normteile der Grundlagen und der Baugruppen 1 bis Arbeitsauftrag 1 der Baugruppe 6 zum Handhabungsgerät_VI laut nachfolgender Liste.

Einige Positionen des Materialsatzes
mit identischen Halbzeug-Abmessun-gen sind zusammengefasst.

Für Berufe mit reduzierten Anforderungen im Bereich der metalltechnischen Kenntnisse und Fertigkeiten ist der Materialsatz HHG_VI Art-Nr. 10250 vorgesehen.

Das Material für das Umrüsten der unte-ren Achse des Handhabungsgerätes_VI auf einen Antrieb mit einem Gleichstrom-motor im Arbeitsauftrag 2 der Baugruppe 6 erhalten Sie im Materialsatz HHG_VI Gleichstrommotor Art-Nr. 10241.
Nr
Stck
 Benennung Norm-Kurzbezeichnung Werkstoff Verwendung
1
1
 Stahlblech DIN EN 10131 - Bl 1,5 - 250 x 100 DC01 - A B1 P.1, B3 P.5
2
4
 Stahlblech DIN EN 10131 - Bl 2 - 30 x 35 DC01 - A B6 Pos 15
3
1
 Stahlblech DIN EN 10131 - Bl 2 - 45 x 340 DC01 - A B6 Pos 13
4
1
 Flachstahl DIN EN 10278 – 12 x 6 x 24 S235JR+C B3 Pos. 10
5
1
 Flachstahl DIN EN 10278 – 14 x 14 x 12 S235JR+C B3 Pos. 7
6
1
 Flachstahl DIN EN 10278 – 15 x 8 x 150 S235JR+C B4 Pos. 1
Material ist für 2 x B4 Pos. 10
7
1
 Flachstahl DIN EN 10278 – 15 x 10 x 130 S235JR+C B3 Pos. 2
Material ist für 2 x B3 Pos. 2
8
1
 Flachstahl DIN EN 10278 – 25 x 15 x 60 S235JR+C B5 Pos. 1
9
4
 Flachstahl DIN EN 10278 – 30 x 8 x 38 S235JR+C B6 Pos. 15
10
1
 Flachstahl DIN EN 10278 – 30 x 8 x 85 S235JR+C B1 Pos. 11
11
2
 Flachstahl DIN EN 10278 – 30 x 8 x 168 S235JR+C B4 Pos. 5
12
1
 Flachstahl DIN EN 10278 – 30 x 20 x 22 S235JR+C B3 Pos. 12
13
1
 Flachstahl DIN EN 10278 – 30 x 20 x 63 S235JR+C B3 Pos. 1
Material ist für Variante 1 des Grundkörpers B3 Pos. 1
14
1
 Flachstahl DIN EN 10278 – 30 x 25 x 63 S235JR+C B3 Pos. 1
Material ist für Variante 2 des Grundkörpers B3 Pos. 1
15
2
 Flachstahl DIN EN 10278 – 30 x 30 x 23 S235JR+C B6 Pos. 10/11
16
2
 Flachstahl DIN EN 10278 – 30 x 30 x 73 S235JR+C B6 Pos. 9
17
1
 Flachstahl DIN EN 10278 – 45 x 12 x 65 S235JR+C B5 Pos. 13
18
2
 Flachstahl DIN EN 10278 – 45 x 25 x 105 S235JR+C Grundl,B1 P. 5
19
1
 Flachstahl DIN EN 10278 – 50 x 12 x 73 S235JR+C B5
Material ist für die Lagerplatte - 1
20
2
 Flachstahl DIN EN 10278 – 50 x 12 x 123 S235JR+C B6 Pos. 2/3
21
1
 Flachstahl DIN EN 10278 – 70 x 8 x 25 S235JR+C B5 Pos. 9
22
1
 Flachstahl DIN EN 10278 – 70 x 8 x 44 S235JR+C B1 Pos. 8
23
1
 Flachstahl DIN EN 10278 – 70 x 8 x 113 S235JR+C B6 Pos. 8
24
1
 Flachstahl DIN EN 10278 – 70 x 8 x 413 S235JR+C B6 Pos. 1
25
1
 Flachstahl DIN EN 10278 – 70 x 10 x 113 S235JR+C B1 Pos. 2
26
1
 Flachstahl DIN EN 10278 – 70 x 12 x 44 S235JR+C B4 Pos. 8
      Material ist für die Führungsplatte - kurz
27
1
 Flachstahl DIN EN 10278 – 70 x 12 x 60 S235JR+C B4 Pos. 8
      Material ist für die Führungsplatte - lang
28
2
 Bolzen DIN EN 10278 – Ø8 x 210 11SMn30+C B2, B5, B6
Material ist für B2 Pos. 3 u. B5 Pos. 10 und für B5 Pos. 3 u. B6 Pos. 7
29
1
 Bolzen DIN EN 10278 – Ø10 x 45 11SMn30+C B5
30
2
 Bolzen DIN EN 10278 – Ø10 x 180 11SMn30+C B1 Pos. 7
31
1
 Bolzen DIN EN 10278 – Ø12 x 40 11SMn30+C B3 Pos. 11
32
2
 Bolzen DIN EN 10278 – Ø12 x 343 11SMn30+C B6 Pos. 4
33
2
 Bolzen DIN EN 10278 – Ø18 x 30 11SMn30+C B2 P.4, B5 P.4
34
1
 Bolzen DIN EN 10278 – Ø25 x 13 11SMn30+C B6 Pos. 20
35
1
 Bolzen DIN EN 10278 – Ø30 x 25 11SMn30+C B4 Pos. 9
36
1
 Bolzen DIN EN 10278 – Ø30 x 125 11SMn30+C B1 Pos. 14
37
1
 Bolzen DIN EN 10278 – Ø50 x 22 11SMn30+C B6 Pos. 6
38
2
 Bolzen DIN EN 10278 – Ø50 x 30 11SMn30+C B2, B5
39
1
 Bolzen DIN EN 10278 – Ø40 x 113 11SMn30+C B5 Pos. 1
40
1
 Bolzen DIN EN 10278 – Ø50 x 140 11SMn30+C B2 Pos. 1
41
1
 Gewindebolzen DIN 975 – M8 x 150  S185 B5 Pos. 5
42
1
 Gewindebolzen DIN 975 – Tr12 x 3 x 303  S185 B6 Pos. 5
43
1
 Bolzen DIN 1756 – Ø20 x 70 CuZn40Pb2 B5
      Material ist für B5 Pos. 4, Pos. 7 und Pos. 8 zum Abstechen
44
2
 Bolzen DIN 1756 – Ø25 x 19 CuZn40Pb2 B5 Kupplung
45
1
 Bolzen DIN 1756 – Ø25 x 23 CuZn40Pb2 B5 Kupplung
46
1

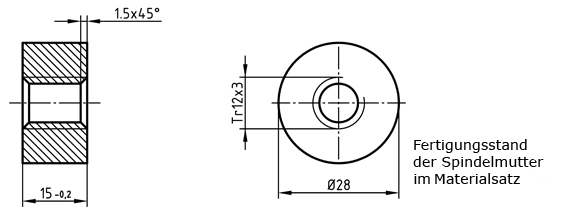

 Spindelmutter DIN 1756 – Ø28 x 15 (siehe Skizze) CuZn40Pb2 B6 Pos. 12
47
1
 Flachmessing 20 x 10 x 17 CuZn40Pb2 B4
48
2
 Kunststoffplatte 72 x 37 x 5 Hart-PVC B1 - A2
      Material ist für die Stützen aus Hart PVC-Platten
49
1
 Bolzen Ø20 x 195 (zum Abstechen) Hart-PVC B2, B5, B6
50
3
 Lagerbuchse Ø8 x 6 Polyamid B6 Pos. 19
51
6
 Lagerbuchse ohne Bund Ø10 x 12 Polyamid B1 Pos. 6
      Diese Lagerbuchsen im Handhabungsgerät_VI sind ohne Bund.
52
5
 Lagerbuchse Ø12 x 12 Polyamid B6 Pos. 18
53
2
 Zylinderdichtung Nutring 8 x 18 x 8 NBR B2 Pos. 6
54
2
 Kolbendichtung O-Ring 10,00 – 3,00 B2 Pos. 5
55
2
 Flachkopfschraube DIN 923 - M5 x 10 - 5.8 B3 Pos. 4
56
1
 Druckfeder DIN 2098 – 0,5 x 5 x 20 B3 Pos. 3
57
16
 Gewindestift ISO 4026 - M5 x 6 B1, B5, B6
58
2
 Sechskantschraube ISO 4014 - M5 x 20 - 8.8 B5 Pos. 14
59
2
 Sechskantmutter ISO 4032 - M6 B2 P7, B5 P5
60
1
 Sechskantmutter ISO 4032 - M8 B5 Pos. 6
61
1
 Zylinderschraube ISO 4762 - M4 x 8 - 8.8 B3 Pos. 6
62
2
 Zylinderschraube ISO 4762 - M4 x 16 - 8.8 B3 Pos. 13
63
10
 Zylinderschraube ISO 4762 - M5 x 12 - 8.8 B1 P4, B6 P10
64
2
 Zylinderschraube ISO 4762 - M5 x 16 - 8.8 B5 Pos. 3
65
2
 Sicherungsscheibe DIN 6799 - 5 B5 P11, B6
66
6
 Scheibe ISO 7092 - 5 B1 P3, B6 P23
67
4
 Zylinderschraube DIN 7984 - M5 x 8 - 8.8 B4 Pos. 11
68
7
 Zylinderschraube DIN 7984 - M5 x 10 - 8.8 B3 P8, B4 P6
69
14
 Zylinderschraube DIN 7984 - M5 x 12 - 8.8 B2, B4, B5, B6
70
14
 Zylinderschraube DIN 7984 - M5 x 16 - 8.8 B5 P2, B5 P25
71
2
 Zylinderschraube DIN 7984 - M6 x 12 - 8.8 B1 Pos. 9
72
2
 Zylinderstift ISO 8734 - 4 x 20 - A - St B6 Pos. 28
73
2
 Zylinderstift ISO 8734 - 5 x 14 - A - St B3 Pos. 9
74
4
 Zylinderstift ISO 8734 - 5 x 16 - A - St B4 Pos. 2
75
4
 Zylinderstift ISO 8734 - 5 x 20 - A - St B6 Pos. 29
76
6
 Zylinderstift ISO 8734 - 5 x 40 - A - St B4 Pos. 7
77
8
 Senkschraube ISO 10642 - M4 x 8 - 8.8 B6 Pos. 27
78
2
 Senkschraube ISO 10642 - M6 x 16 - 8.8 B1 Pos. 10
