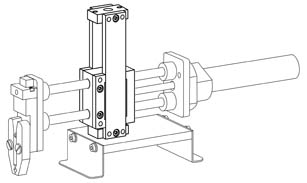

In der Baugruppe 4 wird die Vertikal-
achse für das Handhabungsgerät_VI
hergestellt.
Die Fügetechnik ist der Schwerpunkt dieser Baugruppe.
Die Führungsplatte kann in zwei Varianten hergestellt werden.
Die längere Führungsplatte ist z.B. für Werkzeugmechaniker vorgesehen, die in der nächsten Baugruppe eine formschlüssige Verbindung durch eine Passung zwischen der Querleiste und der Führungsplatte herstellen sollen.
|
Die kurze Führungsplatte ist für Mechatroniker vorgesehen.
Der Leittext dieser Baugruppe enthält vier englischsprachige Zeichnungen, denn die Ausbildungsordnungen der neugeordneten Metallberufe sieht
die Verwendung englischsprachiger technischer Unterlagen vor.
Wenn die Lernenden zur Nutzung der englischsprachigen Unterlagen nicht in der Lage sind, oder Unterstützung brauchen, finden sie die entsprechen-den deutschsprachigen technischen Unterlagen am Ende der Baugruppe.
|
Zwischen Kolbenstange und Führungsplatte montieren die Lernenden eine selbst gefertigte Kupplung.Dadurch vermeiden sie eine starre Verbindung.
In den Pdf-Dateien können 3D-Darstellungen der Werkstücke aufgerufen und beliebig gedreht werden.
Die Bearbeitung der Baugruppe 4
des Handhabungsgerätes_VI erfordert einen Zeitraum von 8 bis 10 Tagen.
|
