Handhabungsgerät_VI - Grundlagen - Arbeitsauftrag 10
Grundlagen mit 11 Arbeitsaufträgen

Beim Handhabungsgerät_VI haben wir die 11 Arbeitsaufträge, in denen Übungswerkstücke bearbeitet werden, aus den Baugruppen herausgelöst und in den Grundlagen zusammengefasst.

Dadurch wird eine flexiblere Bearbeitung ermöglicht, als bei den anderen Versionen des Handhabungsgerätes.

Die 11 Arbeitsaufträge der Grundlagen können in der vorgesehenen Reihenfolge nacheinander bearbeitet werden oder den entsprechenden Baugruppen zugeordnet werden.

Die Arbeitsaufträge 1 bis 7 der Grundlagen waren bisher der Baugruppe 1 zugeordnet und dienten zum Erwerb der Grundlagen, bevor die obere Horizontalachse des Handhabungsgerätes hergestellt wurde.

Die Arbeitsaufträge 8 und 9 waren bisher der Baugruppe 2 als Übungswerkstücke zugeordnet.

Die Arbeitsaufträge 10 und 11 waren bisher in der Baugruppe 3 als Übungswerkstücke enthalten.







                     Arbeitsauftrag 10
                      der Grundlagen
               Greifer-Grundkörper vorfräsen

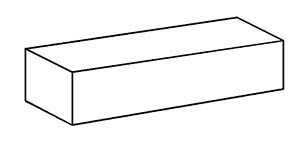

Im Arbeitsauftrag 10 der Grundlagen wird der abgebildete Greifer-Grundkörper vorgefräst.

Da der Greifer in der Baugruppe 3 in zwei Varianten hergestellt werden kann, gibt es auch zwei Übungs-werkstücke mit unterschiedlicher Dicke.

Die dünnere Variante ist für Mechatroniker und andere Berufe mit reduzierten Anforderungen im Bereich der metalltechnischen Kenntnisse und Fertigkeiten geeignet.

Die dickere Variante ist für die Metallberufe vorgesehen.

In diesem Arbeitsauftrag lernen die Auszubildenden den Aufbau und die Handhabung der Fräsmaschine kennen, und sie lernen, einfache Fräsarbeiten auszuführen.

In der Pdf-Datei kann eine 3D-Darstellung des Werkstücks aufgerufen und beliebig gedreht werden.

Für die Bearbeitung des Arbeitsauftrags 10 der Grundlagen ist ein Zeitraum von cirka 2 Tagen zu veranschlagen.

Sie sehen, dass die Arbeitsaufträge am Handhabungsgerät_VI in einer flexiblen Reihenfolge bearbeitet werden können, wenn das zum Beispiel wegen der Maschinen-belegung oder aus anderen Gründen erforderlich ist.
